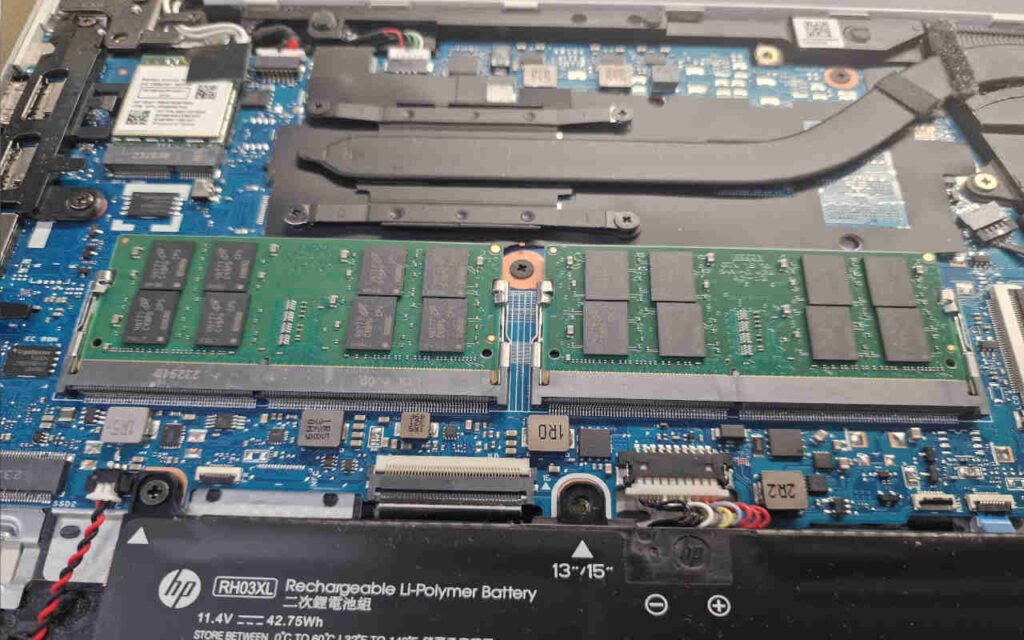

Płyta główna to podstawowy element każdego laptopa, odpowiedzialny za łączenie i zarządzanie pracą wszystkich podzespołów. Z punktu widzenia elektronika, płyta główna to skomplikowana konstrukcja składająca się z różnych układów scalonych, kontrolerów i interfejsów komunikacyjnych, które współpracują, by zapewnić sprawne działanie urządzenia.
Każdy z tych elementów pełni określoną rolę, a ich poprawne działanie decyduje o wydajności, funkcjonalności i niezawodności laptopa. Poniżej omówimy podstawowe komponenty płyty głównej laptopa, ich funkcje oraz znaczenie w całym systemie.
1. Procesor (CPU)
Procesor to serce laptopa – główna jednostka obliczeniowa odpowiedzialna za wykonywanie instrukcji i przetwarzanie danych. Na płycie głównej procesor jest połączony z pamięcią RAM oraz innymi ważnymi układami za pomocą magistral danych i adresowych. W większości nowoczesnych laptopów procesor jest lutowany bezpośrednio do płyty głównej (w obudowie BGA – Ball Grid Array), co zwiększa jego niezawodność i oszczędza miejsce, ale uniemożliwia łatwą wymianę.
Procesory w laptopach mają zintegrowane wiele dodatkowych funkcji, takich jak zintegrowana grafika (iGPU) czy kontroler pamięci, co pozwala zmniejszyć liczbę dodatkowych układów na płycie głównej i ograniczyć pobór energii.
2. Układ graficzny (GPU)
Układ graficzny odpowiada za generowanie obrazu wyświetlanego na ekranie laptopa. W laptopach mogą występować dwa rodzaje układów graficznych:
- Zintegrowane GPU (iGPU) – znajdują się wewnątrz procesora i korzystają ze współdzielonej pamięci RAM. Zapewniają wystarczającą wydajność do podstawowych zastosowań, takich jak przeglądanie internetu czy praca z dokumentami.
- Dedykowane GPU – to osobny układ graficzny z własną pamięcią VRAM, który zapewnia znacznie większą wydajność. Jest wykorzystywany w laptopach gamingowych, stacjach roboczych i urządzeniach do profesjonalnej obróbki grafiki. Podobnie jak procesory, dedykowane układy graficzne są zwykle lutowane do płyty głównej.
Kontroler graficzny komunikuje się z matrycą ekranu za pomocą interfejsu LVDS lub nowszego standardu eDP (Embedded DisplayPort).
3. Mostek (PCH – Platform Controller Hub)
Mostek, nazywany również mostkiem południowym lub PCH, to układ odpowiedzialny za komunikację między procesorem a pozostałymi komponentami laptopa. W starszych architekturach mostek był podzielony na dwa osobne układy – mostek północny i mostek południowy – jednak w nowoczesnych laptopach większość funkcji mostka północnego została zintegrowana z procesorem, a mostek południowy przyjął rolę PCH.
PCH zarządza komunikacją z urządzeniami peryferyjnymi, takimi jak kontrolery USB, dyski twarde, karta sieciowa, kontroler audio oraz inne elementy I/O (Input/Output). Pełni również funkcję bramy, przez którą dane przechodzą do i z procesora.
4. Kontroler klawiatury i touchpada (EC – Embedded Controller)
Kontroler klawiatury (EC – Embedded Controller) to niewielki mikrokontroler odpowiedzialny za obsługę klawiatury, touchpada oraz innych funkcji niskopoziomowych, takich jak zarządzanie energią, monitorowanie temperatury i sterowanie wentylatorami. EC działa niezależnie od głównego procesora i może reagować na zdarzenia nawet wtedy, gdy system operacyjny nie jest aktywny.
Dzięki wbudowanemu oprogramowaniu firmware kontroler klawiatury jest w stanie zarządzać funkcjami dodatkowymi, takimi jak skróty klawiszowe, podświetlenie klawiatury czy sygnały wybudzania laptopa ze stanu uśpienia.
5. Kontroler audio
Kontroler audio odpowiada za przetwarzanie sygnałów dźwiękowych – zarówno wejściowych, jak i wyjściowych. W nowoczesnych laptopach jest to zwykle zintegrowany układ scalony, który współpracuje z kodekiem audio, przetwarzając sygnały analogowe na cyfrowe i odwrotnie.
Kontroler audio umożliwia podłączenie głośników, mikrofonu, słuchawek oraz cyfrowych wyjść dźwięku. Obsługuje również technologie takie jak dźwięk przestrzenny czy redukcja szumów.
6. Kontroler USB
Kontroler USB zarządza wszystkimi portami USB w laptopie. Może być częścią PCH lub osobnym układem scalonym. Nowoczesne kontrolery USB obsługują różne standardy przesyłu danych, takie jak USB 3.0, USB 3.1 czy USB-C, które zapewniają szybki transfer danych oraz dostarczanie zasilania do podłączonych urządzeń.
Kontroler USB odpowiada za negocjację prędkości transmisji danych, zasilanie urządzeń oraz przekazywanie sygnałów do i z systemu operacyjnego.
7. BIOS/UEFI
BIOS (Basic Input/Output System) lub jego nowszy odpowiednik UEFI (Unified Extensible Firmware Interface) to specjalistyczne oprogramowanie zapisane w pamięci flash na płycie głównej. Odpowiada za podstawową inicjalizację sprzętu podczas uruchamiania laptopa oraz przekazanie kontroli systemowi operacyjnemu.
UEFI oferuje więcej funkcji niż tradycyjny BIOS, takich jak obsługa większych dysków, szybszy rozruch oraz bardziej rozbudowane interfejsy graficzne. BIOS/UEFI współpracuje z EC oraz PCH, inicjalizując wszystkie kluczowe komponenty i umożliwiając użytkownikowi konfigurację podstawowych parametrów systemu.
Podsumowanie
Płyta główna laptopa to skomplikowany układ , który scala wszystkie najważniejsze podzespoły komputera i umożliwia ich sprawną współpracę. Każdy element, od procesora i układu graficznego, po kontroler klawiatury czy BIOS, pełni bardzo ważną rolę w funkcjonowaniu urządzenia. Omówienie podstawowych komponentów płyty głównej pozwala lepiej zrozumieć, jak działa laptop, oraz ułatwia diagnozowanie ewentualnych problemów sprzętowych. Z punktu widzenia elektronika dla użytkownika to także szansa na dokładniejsze spojrzenie na wewnętrzną strukturę urządzenia i precyzyjne przeprowadzanie napraw oraz konserwacji.
